Байонетне гніздо 10-25 на зварювальний апарат

Байонетне з'єднання (по-іншому байонет або штикове з'єднання) працює за таким принципом:

штекер і гніздо поєднуються, потім здійснюється поворот на 90°. Такий спосіб з'єднання дає змогу отримати надійний контакт пари «штекер-гніздо» без застосування спеціального інструменту. Саме в такий спосіб організований зв'язок зі струму зварювального джерела та периферії (пальник, клема маси тощо).
Типорозмір байонетного з'єднання підбирається залежно від струмового навантаження.

Переваги застосування байонетного з'єднання:

• максимум безпеки під час використання для зварювального обладнання
• квадратний профіль струмопровідної частини для міцного контакту та унеможливлення прокручування
• оболонка зі спеціальної гуми, стійкої до впливу високих температур, оливи та бензину
• швидкий монтаж і демонтаж

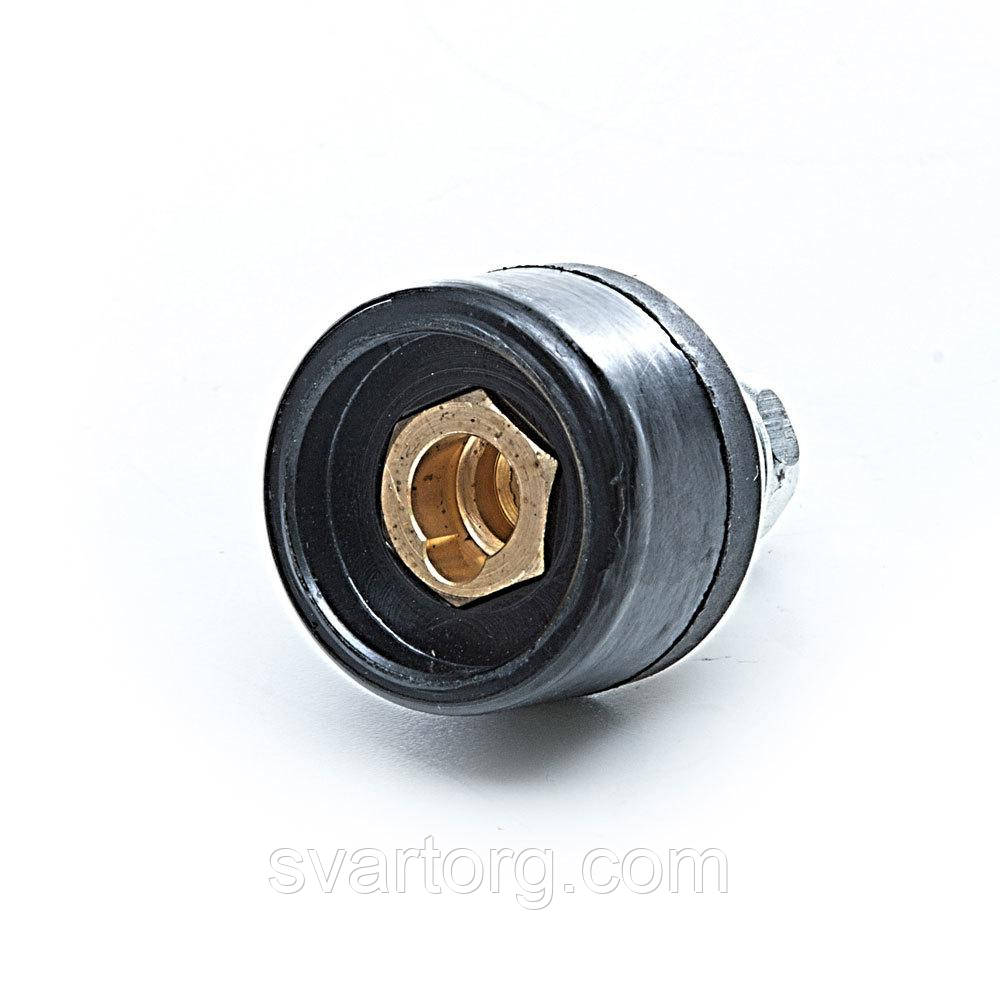

Панельний роз'єм 10-25, гніздо — це апаратна частина байонетного з'єднання, яка застосовується для під'єднання до зварювального джерела клем маси або ж тримачів електродів, зазвичай встановлюється на передній панелі зварювального апарату.

Роз'єм розрахований під роботу з кабелями перерізом від 10 до 25 мм² і навантаження по струму до 200 А.
